金環承建 | “花冠”鋼結構“綻放”石家莊東南智匯城！
2021-07-19
來源：
類型：集團新聞
關鍵詞：
7月15日，石家莊東南智匯城購物中心——“歡樂匯”盛大開業！由金環建設集團為這座購物中心打造的鋼結構“花冠”、鋼結構屋頂、鋼結構樹屋、轉曲走廊、傘狀雕塑等一一亮相，造型精美、結構精巧、形式多樣，吸引眾多顧客圍觀合影，成為整個購物中心的“點睛之筆”！

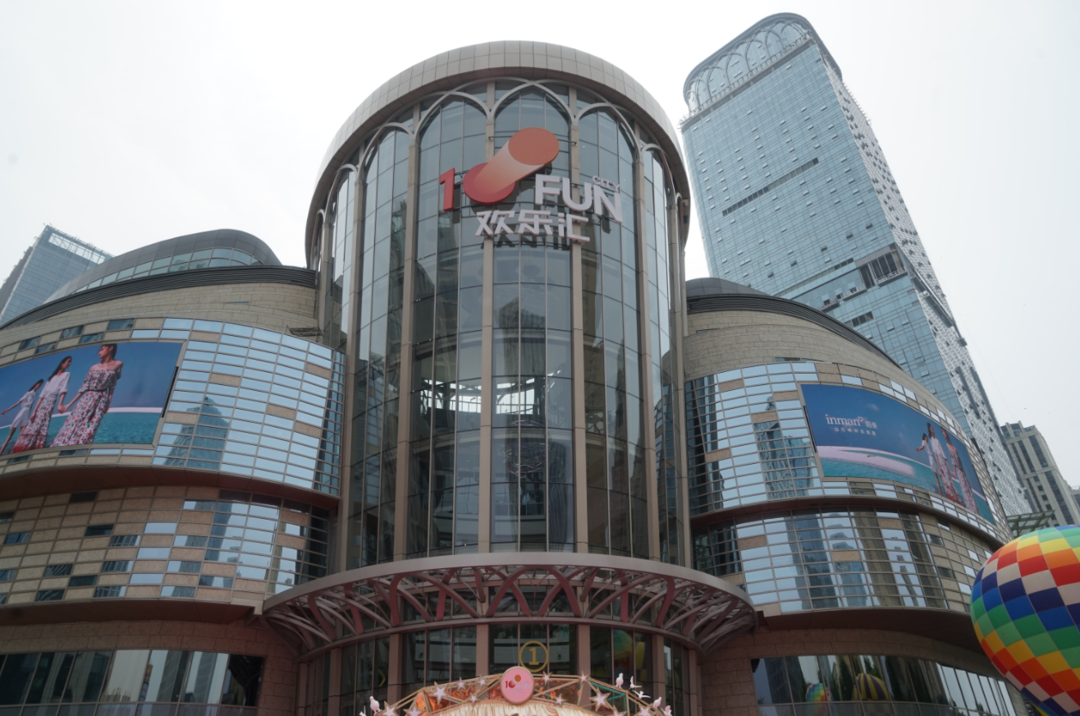

▼鋼結構“花冠”

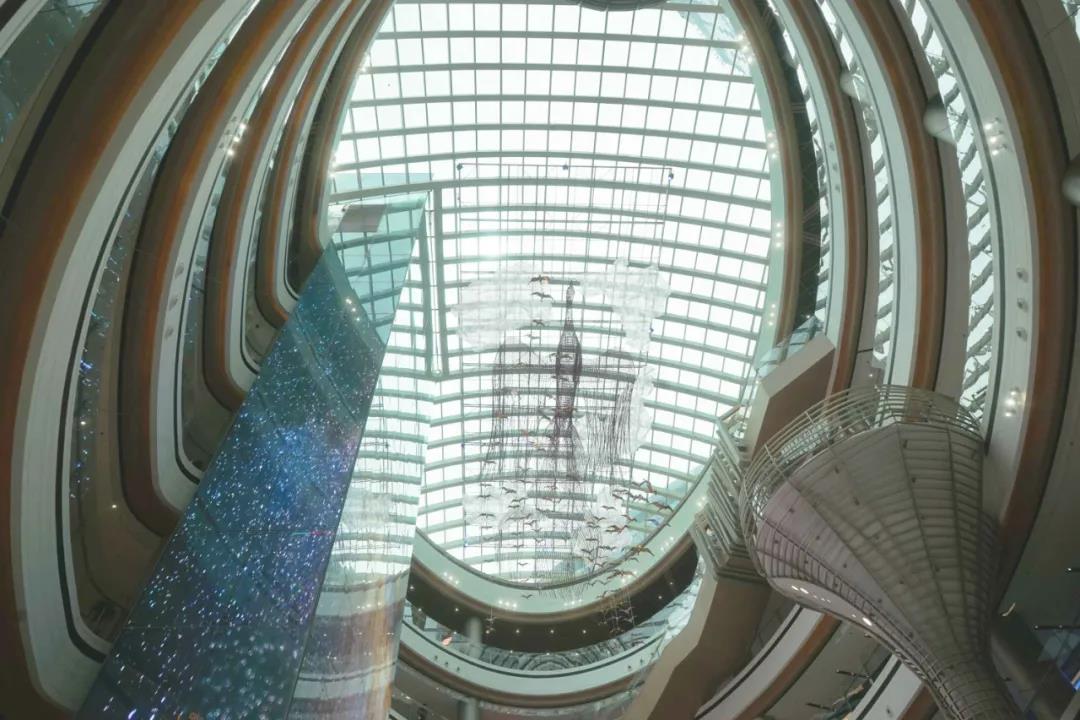

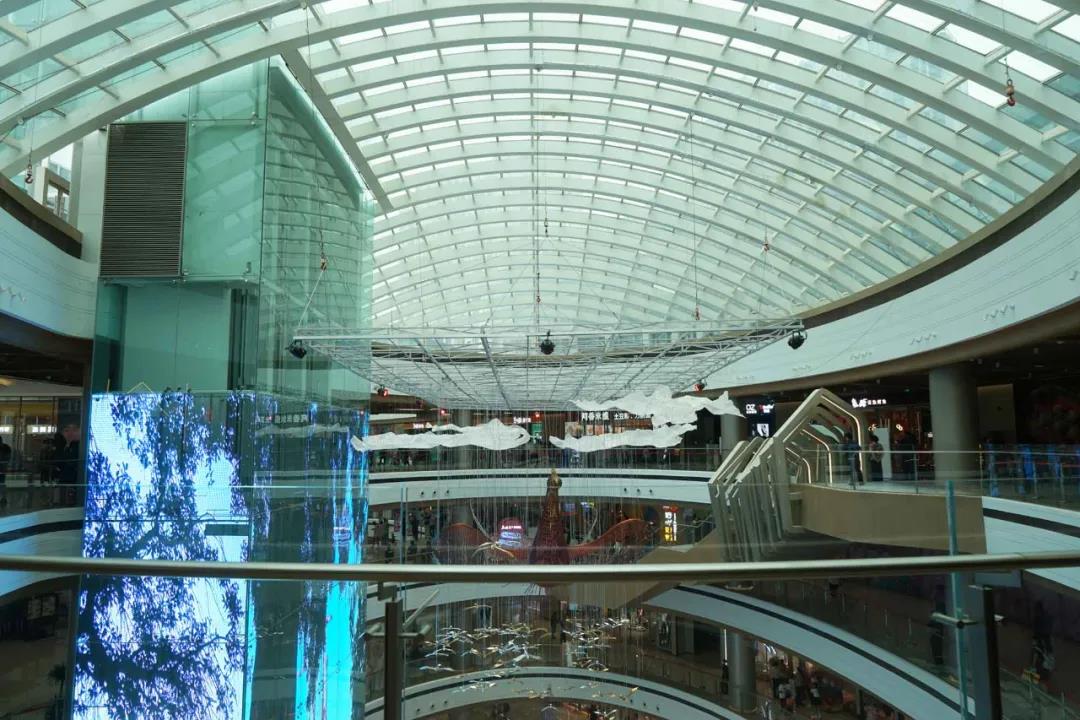

▼鋼結構屋頂

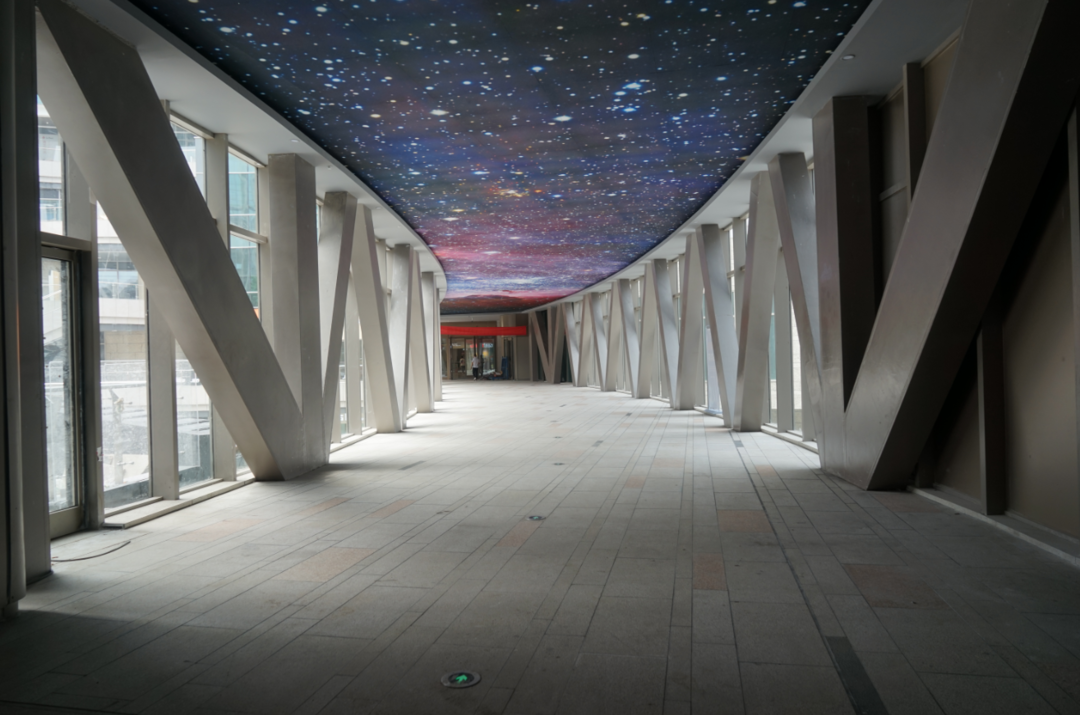

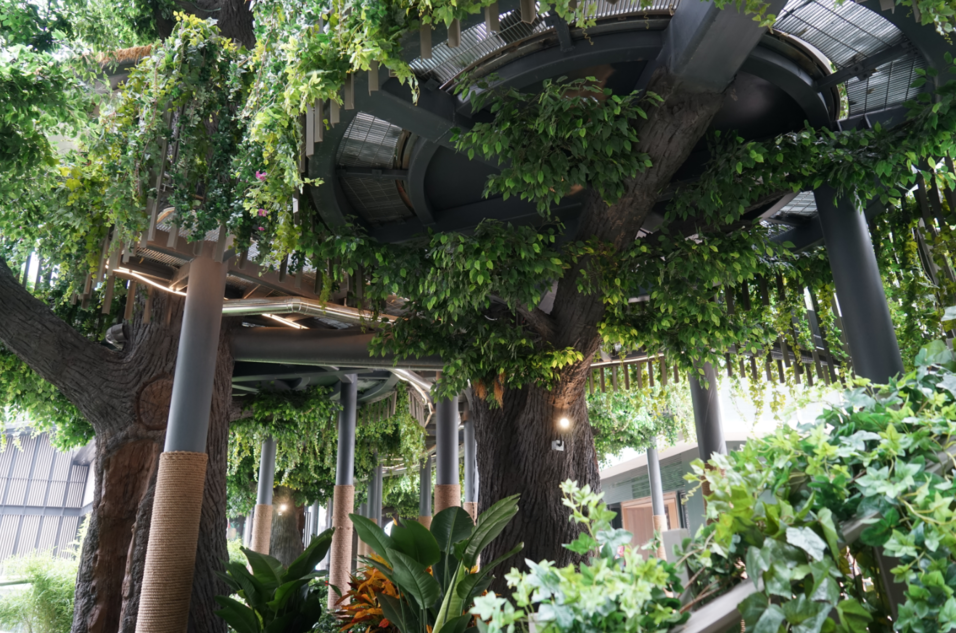

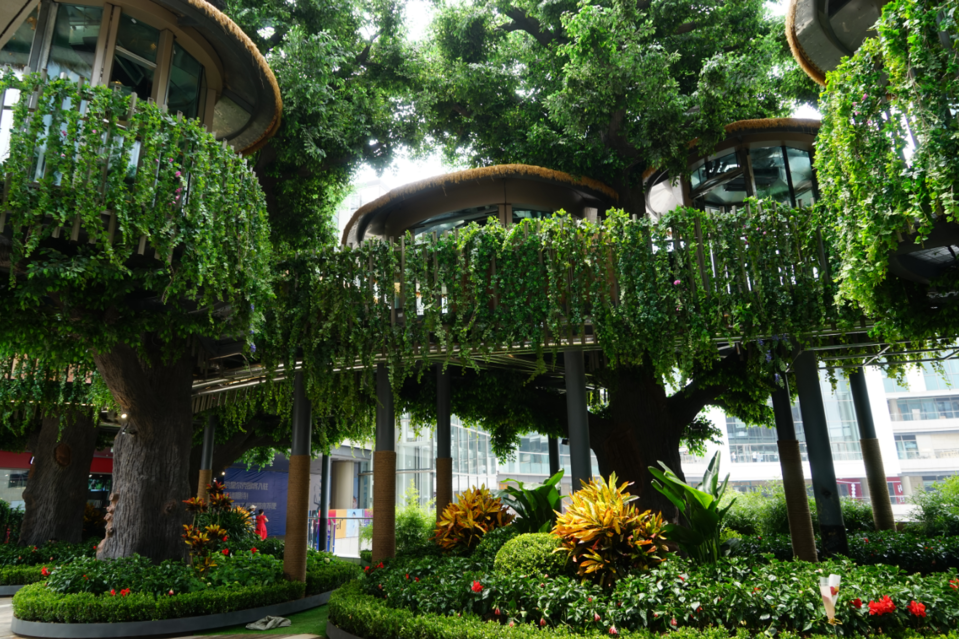

▼鋼結構樹屋、轉曲連廊

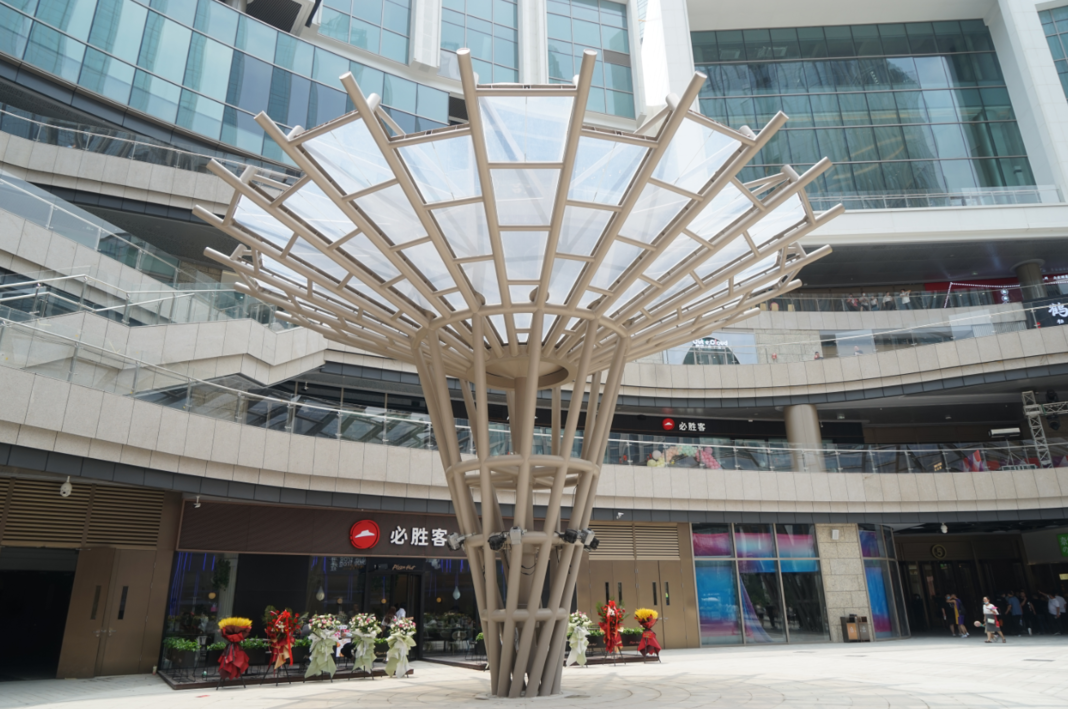

▼鋼結構傘狀雕塑

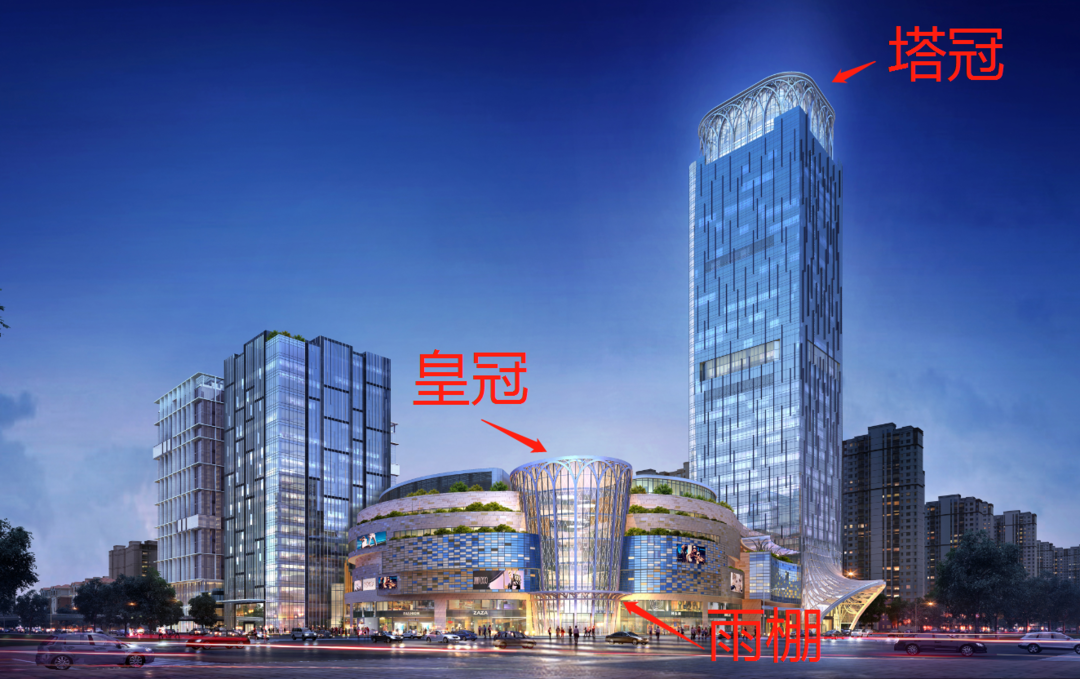

這其中，相比其它，三朵“花冠”鋼結構在加工和安裝難度上都可謂“更上一層樓”！仲夏時節，三朵“花冠”競相綻放，體型龐大，結構精致！對應不同的造型特征，人們給這三朵“花冠”起了三個形象的“昵稱”，分別叫“塔冠”、“皇冠”和“雨棚”。
1、塔冠

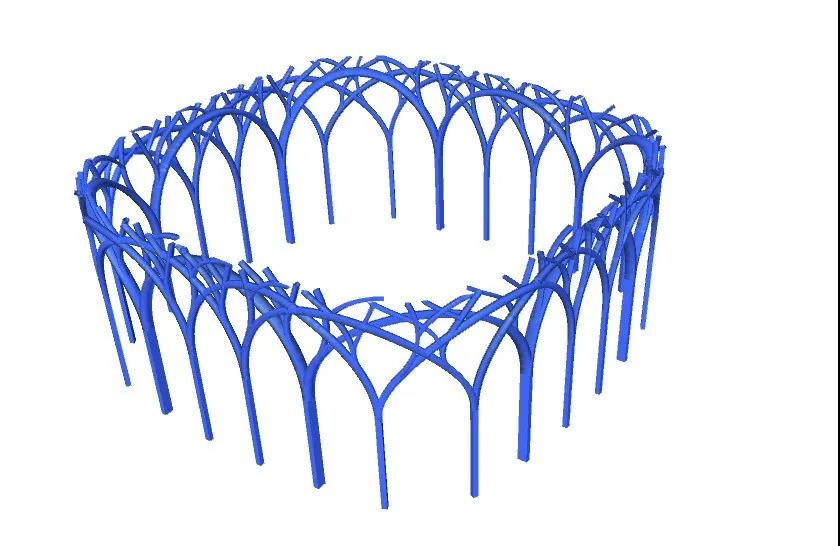

“塔冠”位于智匯城商業綜合體T1塔樓，屬于造型附屬龍骨，由24根500*250*10mm截面的箱型柱、250*250*10mm截面的曲線箱型梁組合構件、箱型拉梁、H型加強鋼梁組成。整體結構凈量為124噸。

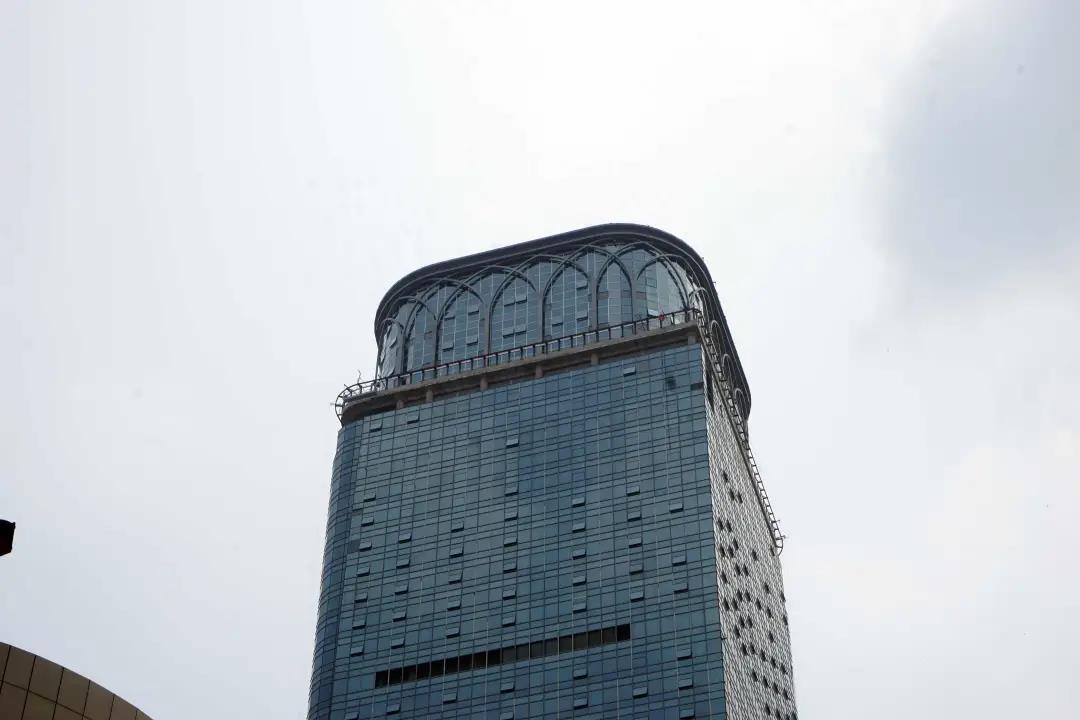

整個T1塔樓高度205米，塔冠位于高度179-199米處。遠遠望去，“塔冠”猶如給整個塔樓戴上了一頂華麗的頭冠，成為整個T1塔樓的點睛之筆！
在“塔冠”制造過程中，為保證現場安裝精度，車間經過了多次研配。每片預拼裝單元的構件根據地胎定位完成后，通過全站儀進行整體測量?，F(xiàn)場口兩側的坐標點為監測點，該點的偏差不得大于2mm，其余點位的偏差不得大于4mm。

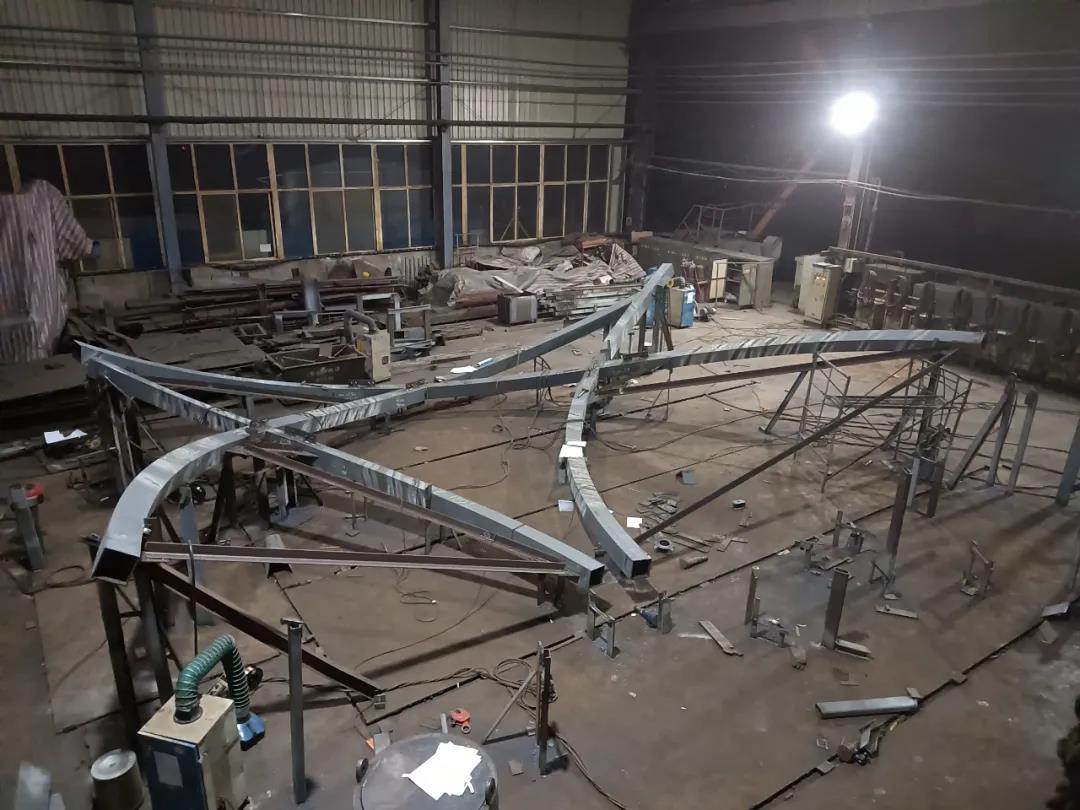

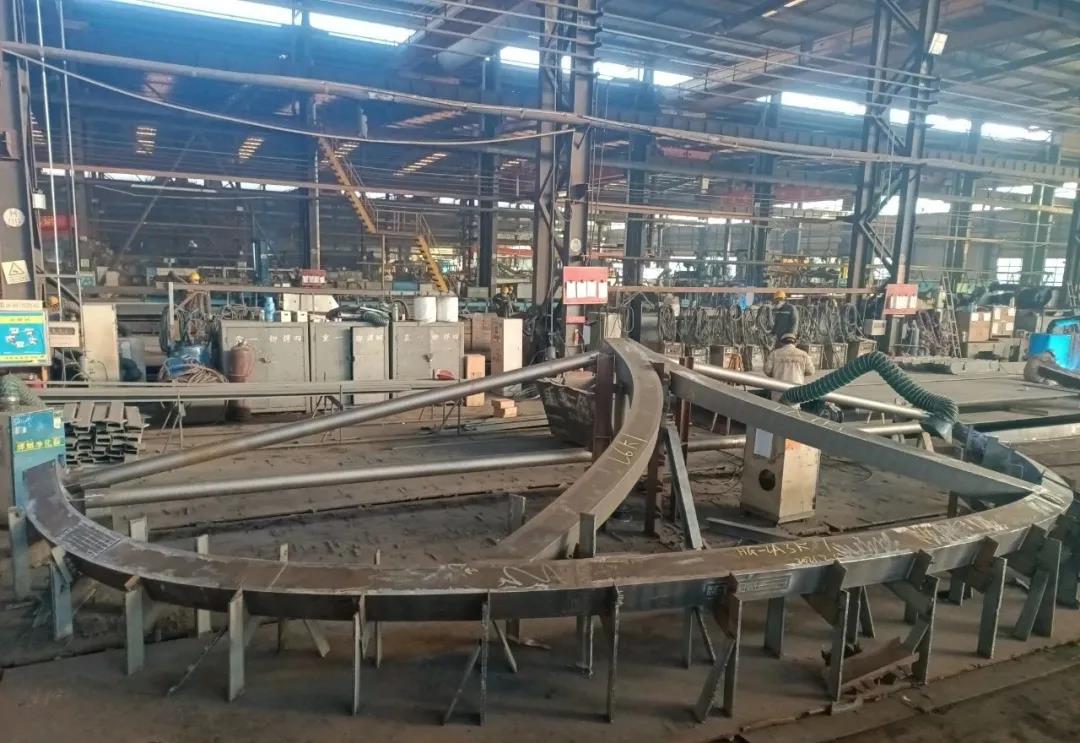

▼塔冠車間預拼接現場
▼塔冠車間預拼接現場
2、皇冠

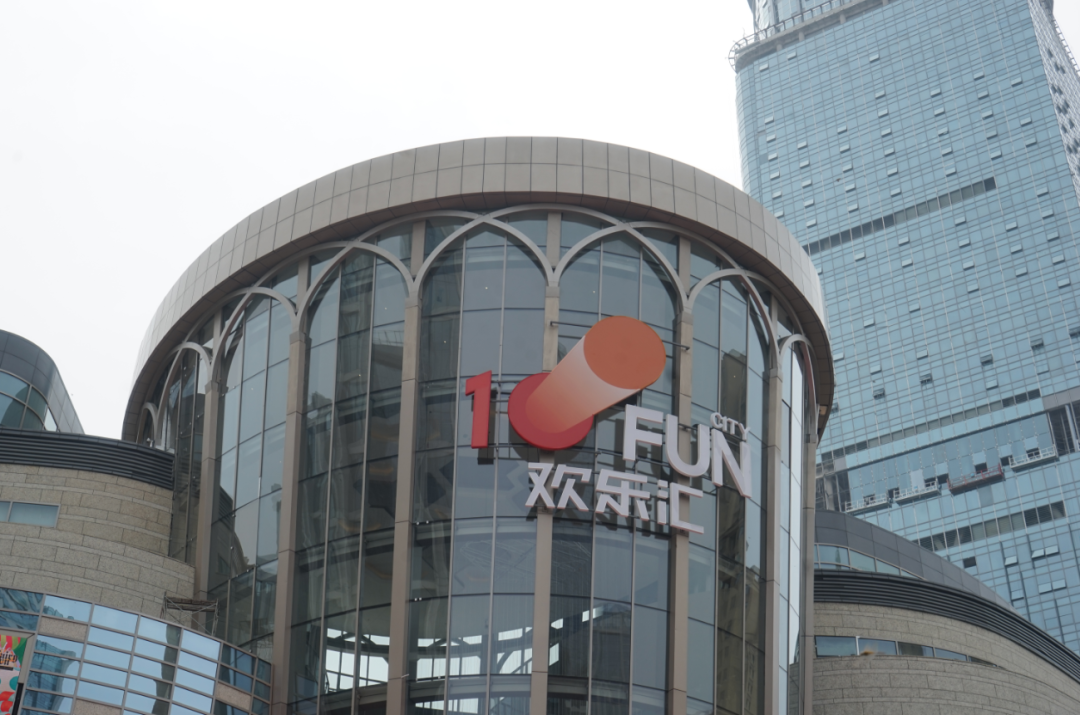

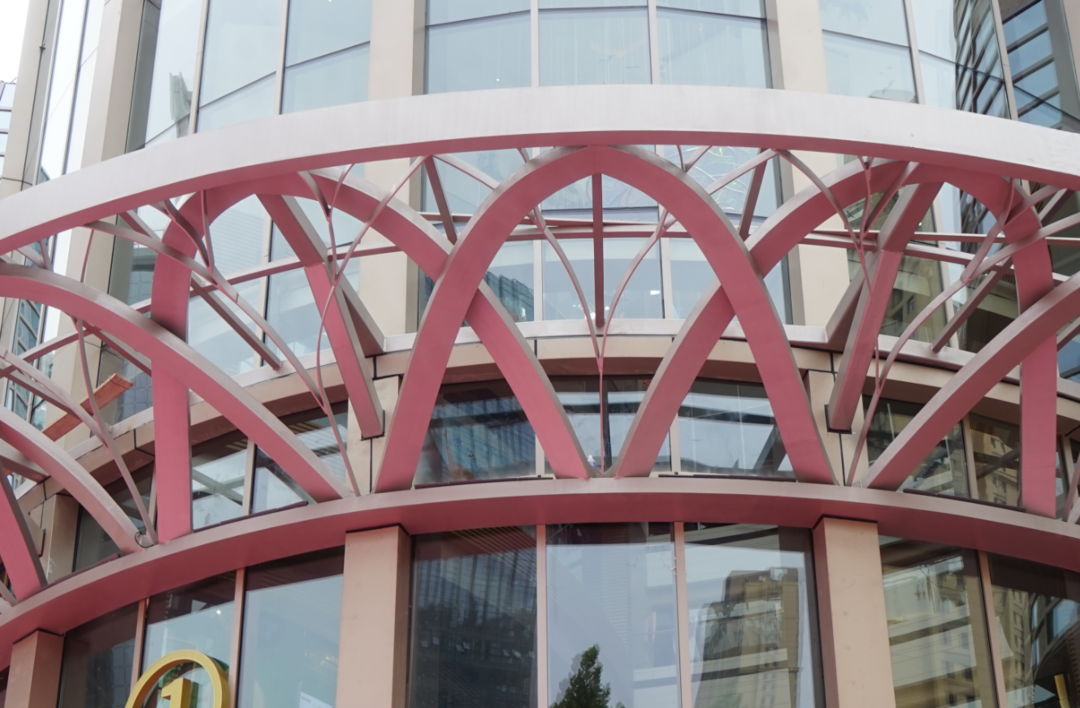

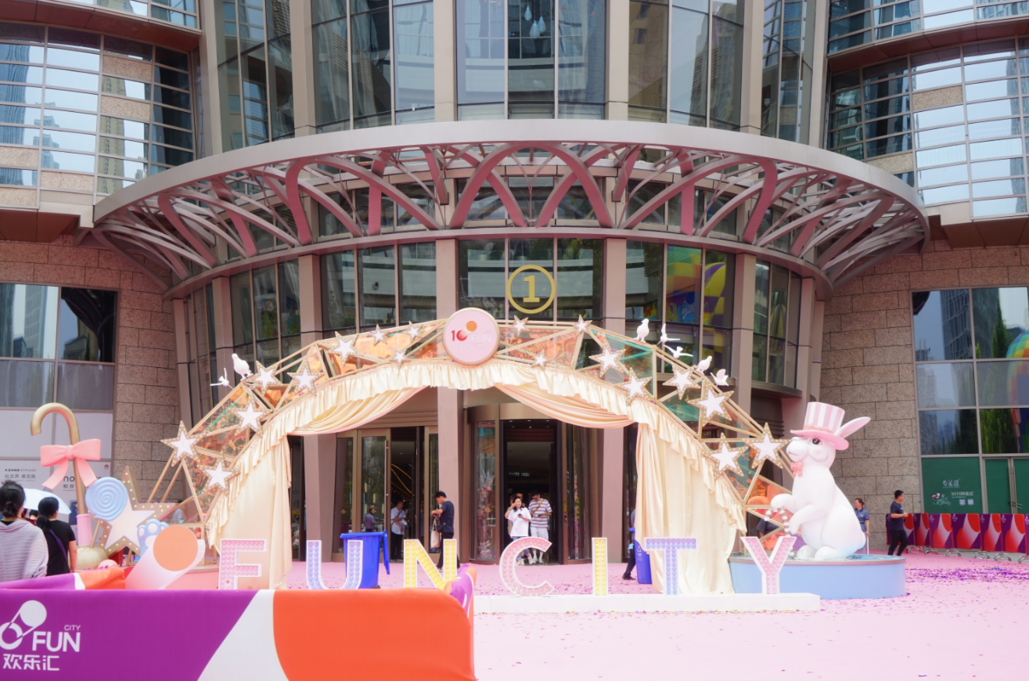

“皇冠”位于智匯城大底盤購物中心的西北入口，為建筑物外裝飾結構。“皇冠”為空間曲線箱型梁結構，箱型梁截面為250*200*10mm，俯視為長軸36.9米、短軸38.9米的半橢圓。
整個“皇冠”位于西北入口建筑物的接近頂端部位，高度在36-40米之間。“皇冠”這個名稱生動得詮釋了它美觀華麗的外觀，如果說整個建筑物猶如一個美麗的“花架”，那這個“皇冠”造型更讓“花架”彰顯靈巧和韻味。

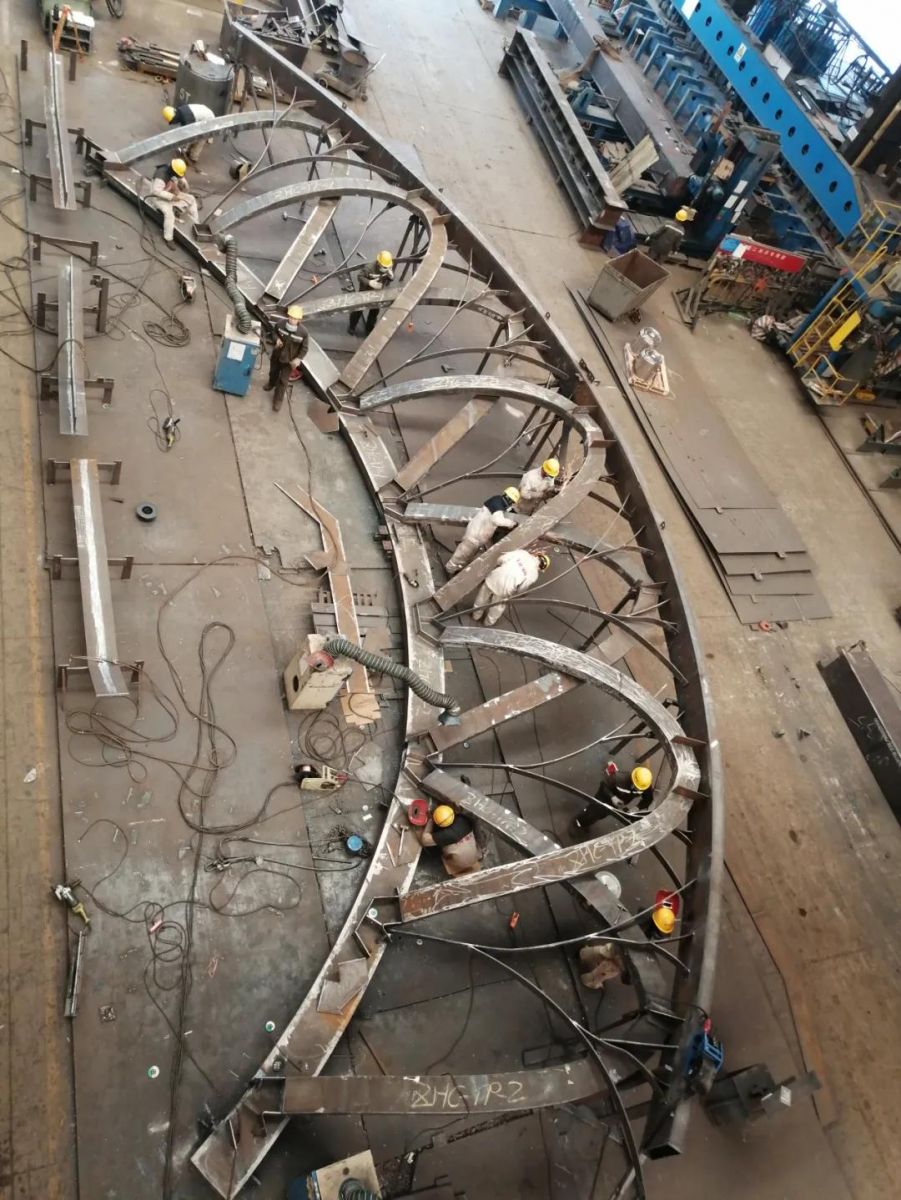

▼車間預拼接現場
3、雨棚

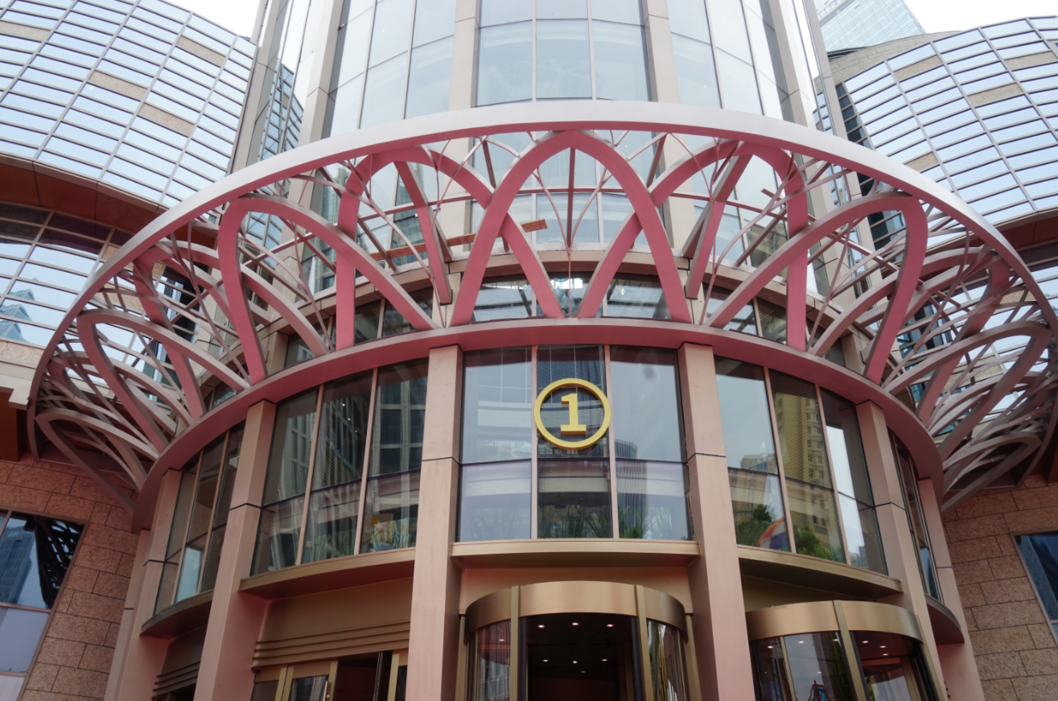

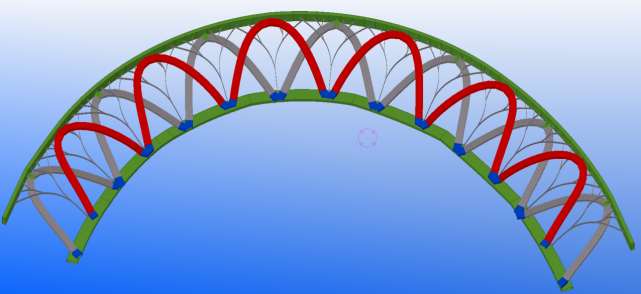

雨棚同樣位于智匯城大底盤購物中心的西北入口，總重20噸，弧形梁是截面為500*150*10mm的組焊箱型梁（稱為“大花瓣”），上部6片，下部7片。
整體造型中，兩層“大花瓣”如同夏日里盛開的荷花瓣一般向外舒展著，13朵“小花蕊”則點綴其中，構造出一副和諧生動的景致。

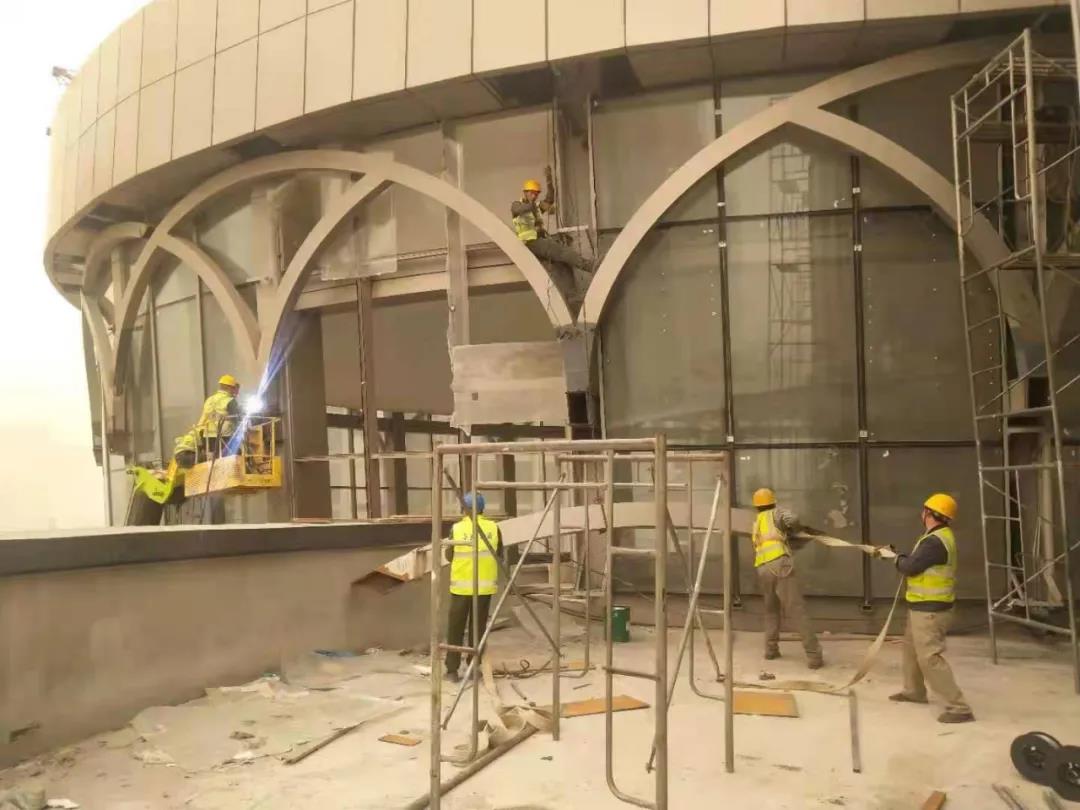

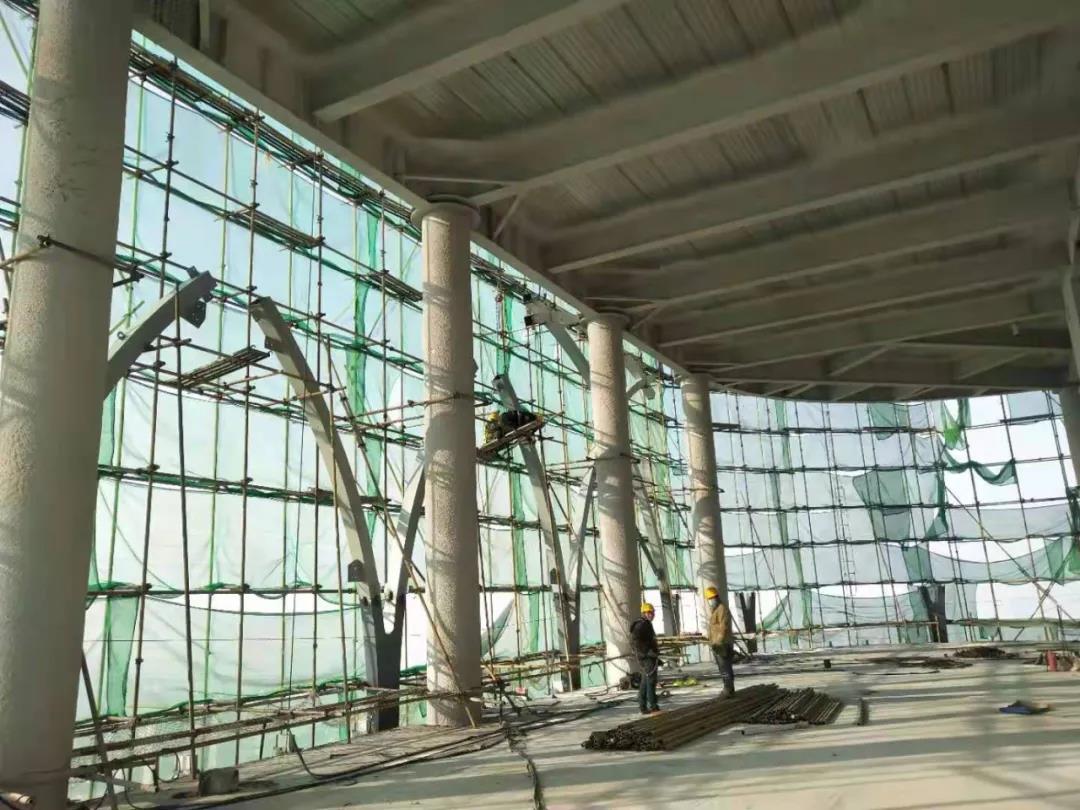

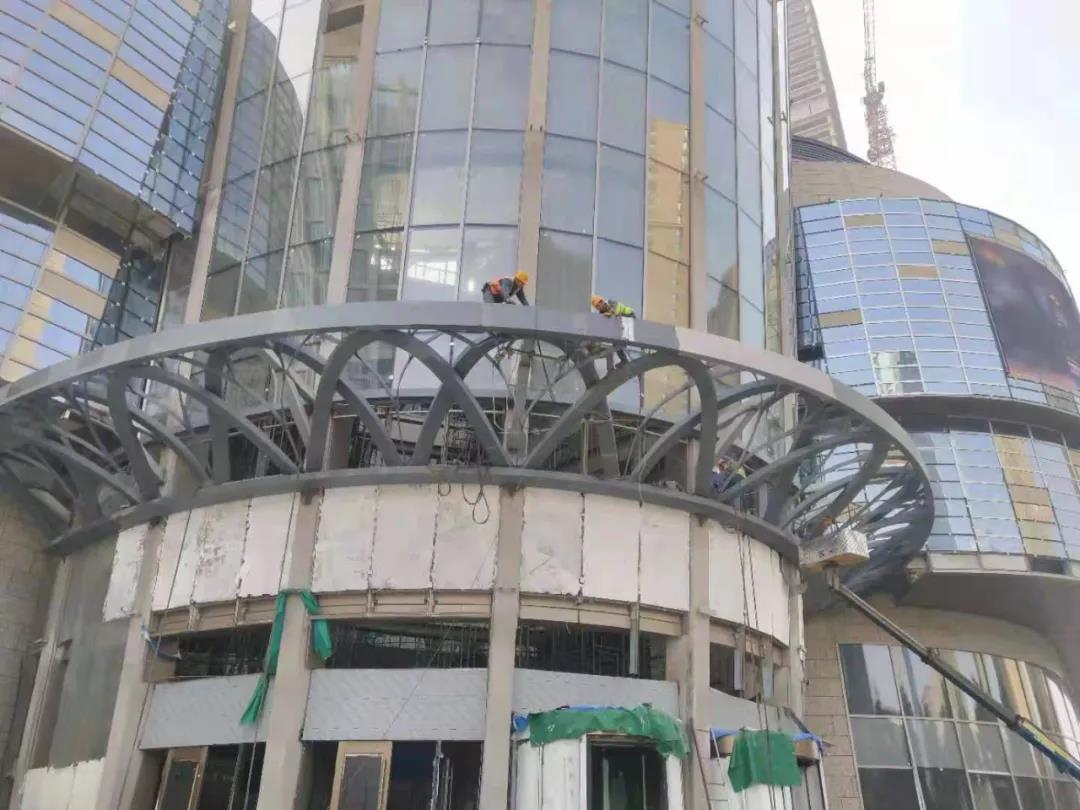

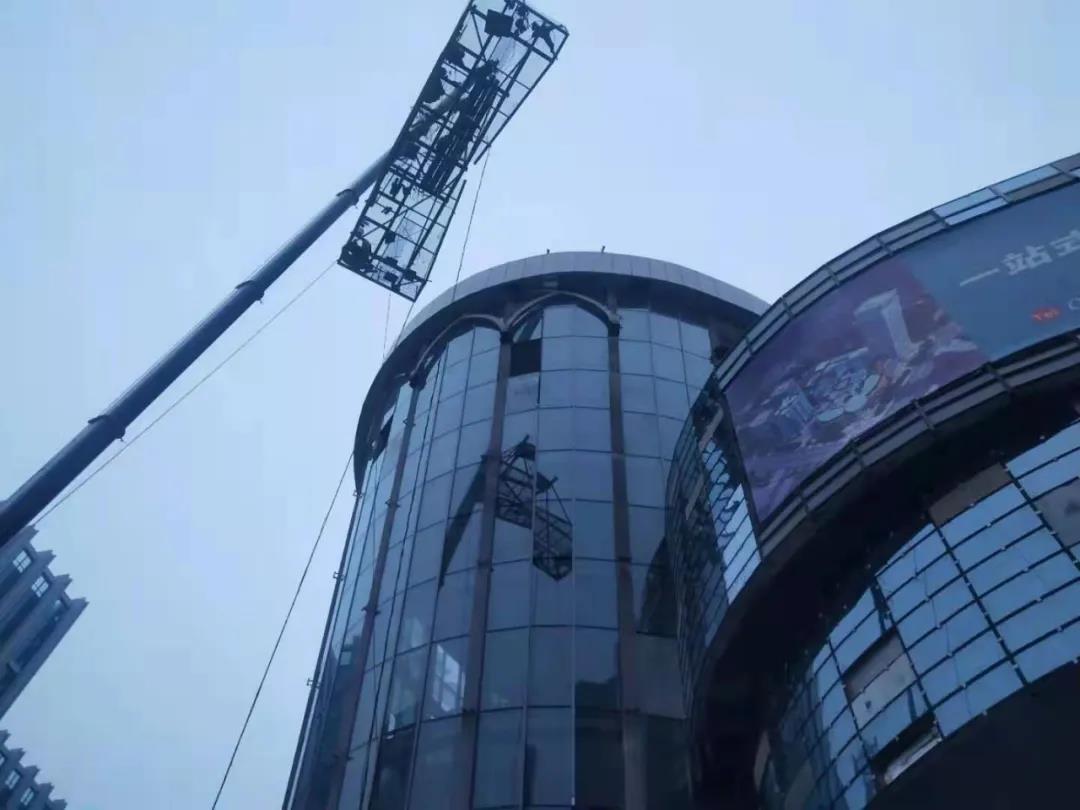

▼現場安裝

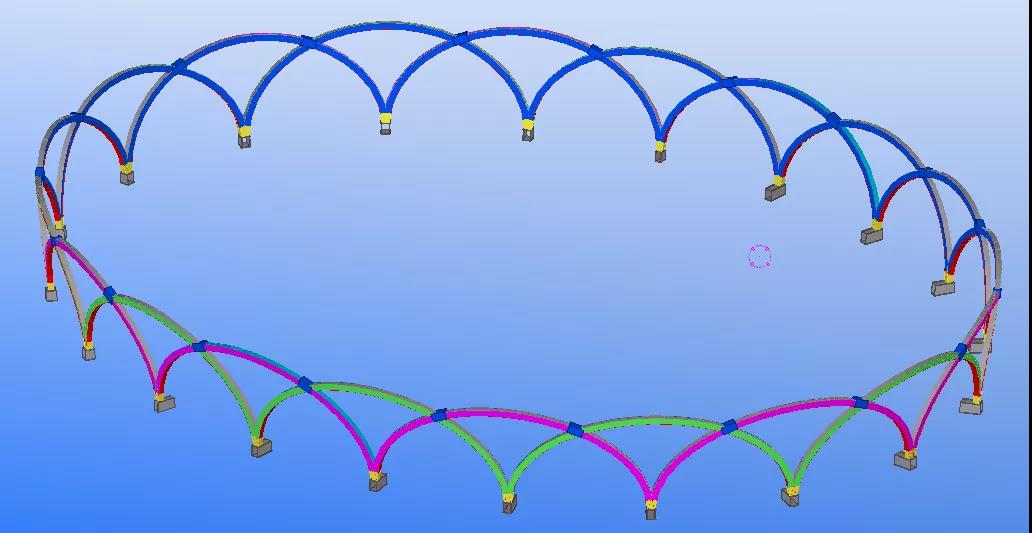

這三個構件均為復雜空間曲線，為我們的制造安裝工作帶來了極大的挑戰和困難。技術部門集中精英力量，經過多次線型計算及在TEKLA軟件中模擬線型建出桿件，并綜合車間制作和現場安裝各方面實施的可能性，選出最優的方案，進行加工制作。
桿件截面小，線型復雜，制作時線型不易控制，焊接變形大，且變形后返修困難，要求各小件及單元件下料加工精度高。為保證安裝精度，車間經過多次研配，全站儀打點測量控制，終于在有限的時間內將構件保質保量完成。
三個單體均為原有構件的外圍裝飾性構件，由于內部構件已經完成，加大了我們的吊裝難度及現場焊接的難度。高空作業，空間狹小，對我們安裝是極大的考驗?，F(xiàn)場安裝人員通過提前規劃安裝作業方案，制定吊裝策略方案，克服種種困難，使得現場的安裝工作有序完成。
