復興220千伏變電站是雄安新區啟動區首座獨立220千伏變電站，也是全國首座圓形鋼結構變電站。該項目鋼結構加工和安裝各項標準要求較高，曲面梁安裝精度控制難度大，異形雙曲鋁板幕墻施工技術要求高。金環鋼結構精心制造、精益施工，順利實現項目完工交付。

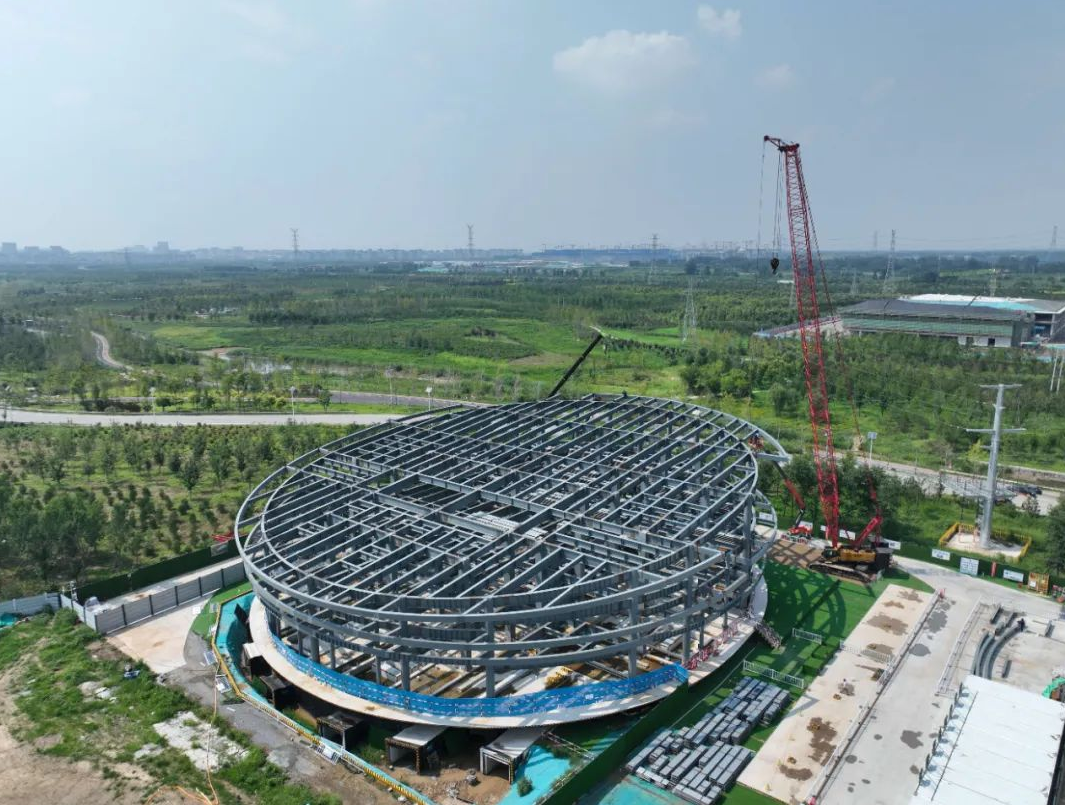

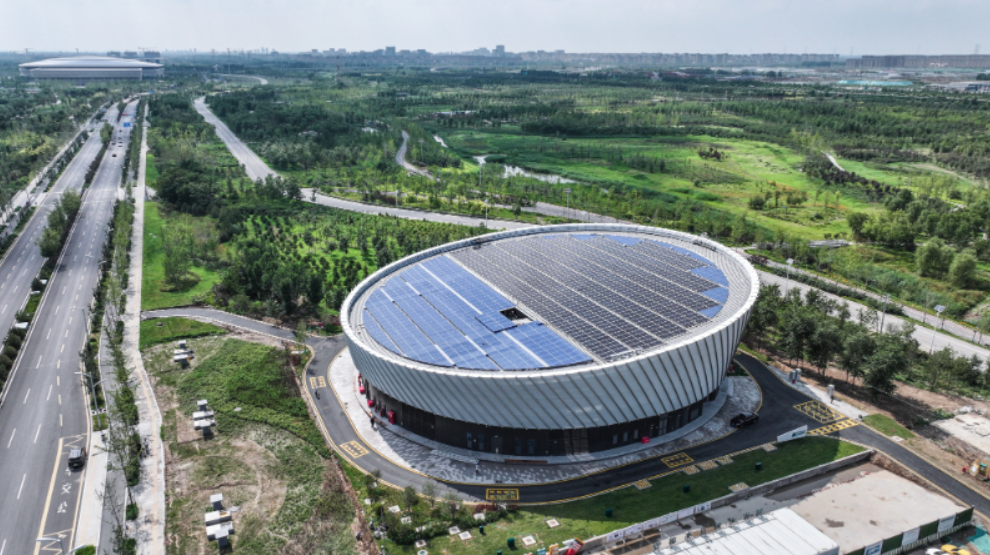

復興220千伏變電站位于河北省雄安新區啟動區東北部，是國內首個綠色建筑雙認證變電站工程、首個圓形鋼結構變電站。項目整體設計立意為“復興中國夢，圓夢未來城”，主要建設220千伏配電裝置樓，鋼框架結構，建筑層數為地下一層、地上二層，建筑面積共8803平方米。工程建成后將為啟動區總部聚集核心區域供電，對提升雄安新區供電可靠性具有重要意義。 為確保生產加工精度，在構件生產制造過程中，金環鋼結構生產人員發揮國內外高端項目鋼結構質量控制經驗，以高標準、嚴要求，在每一個環節精細管理，嚴格控制，確保構件加工精度，為現場螺栓精準連接提供了充分保障。

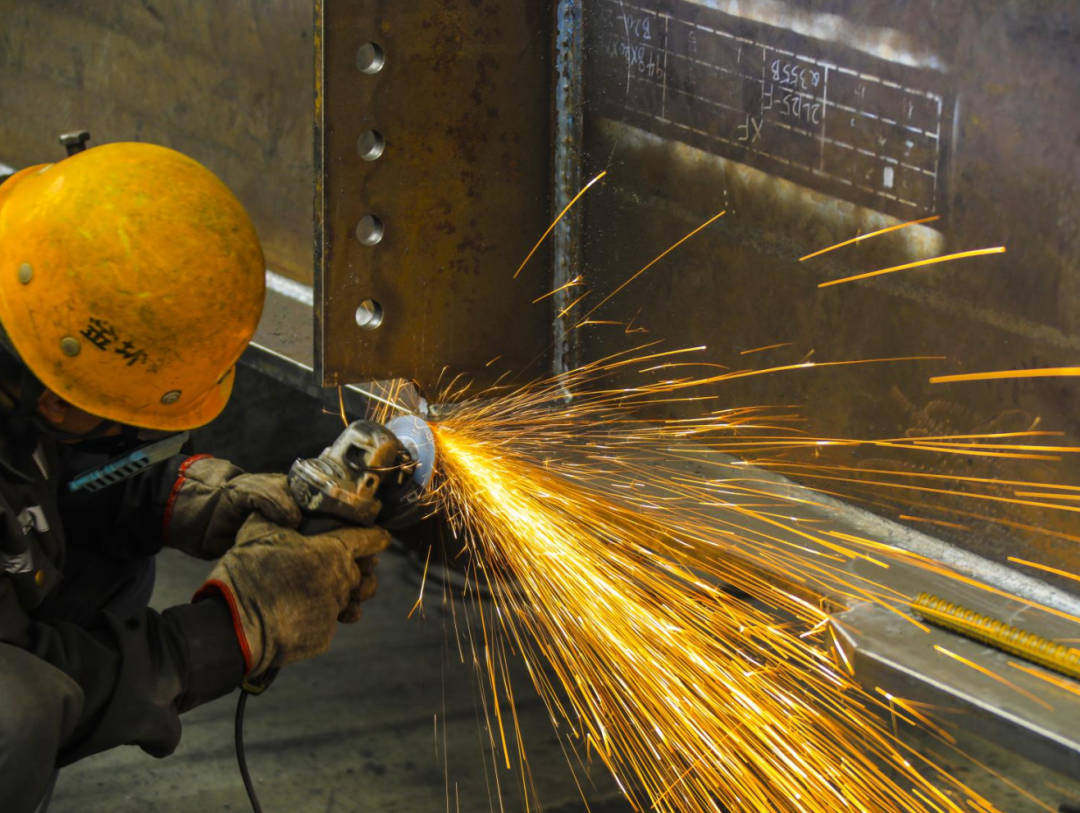

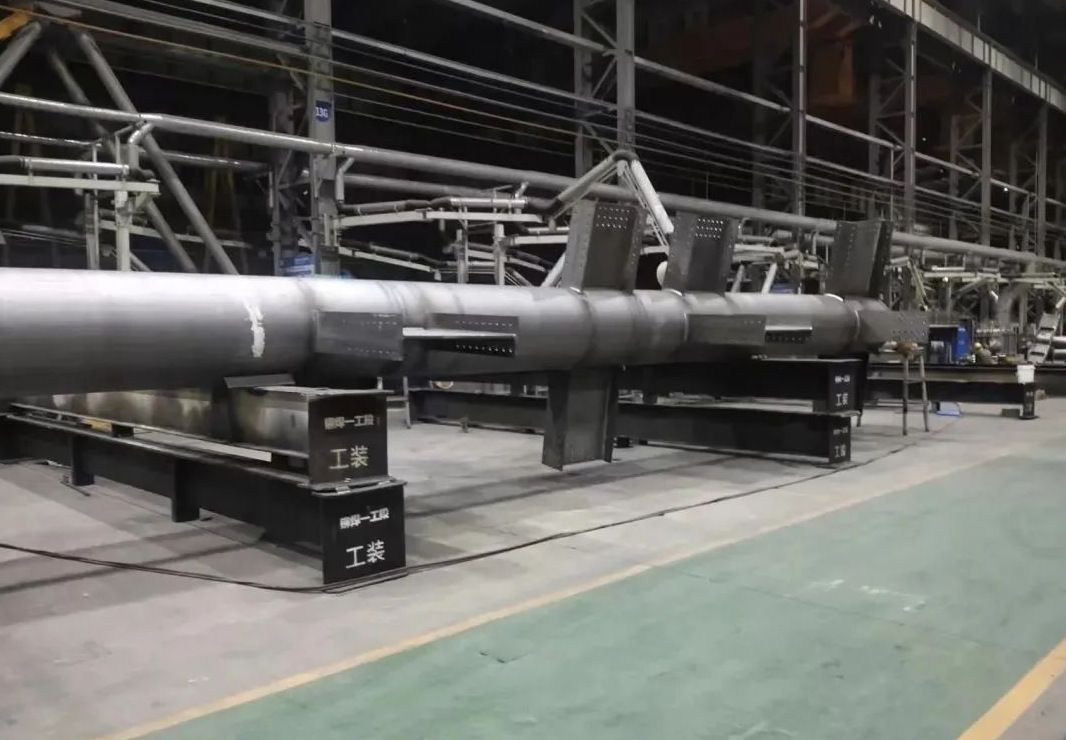

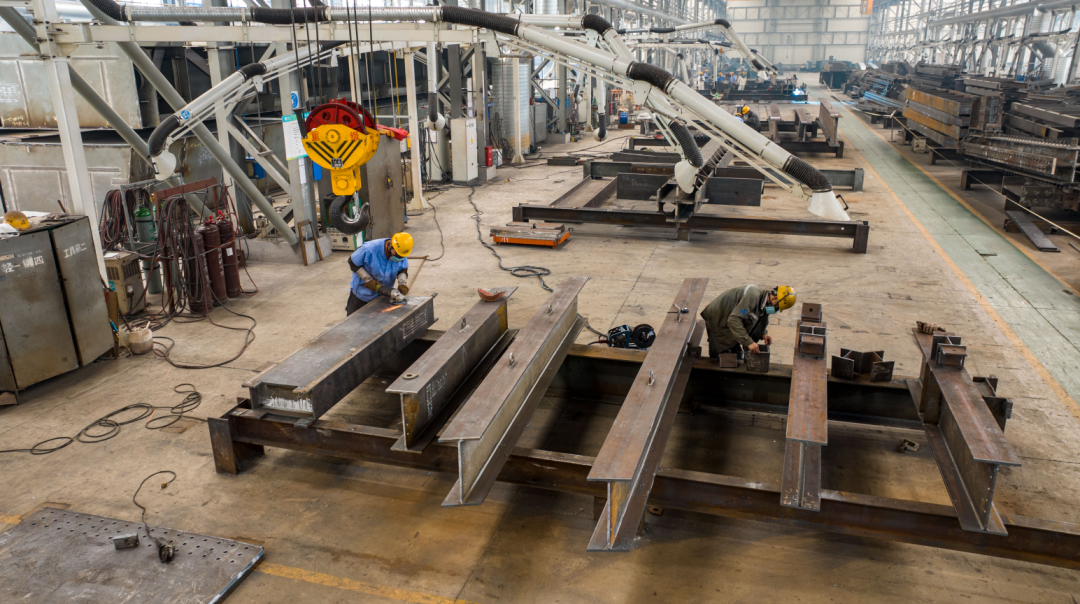

為確保生產加工精度，在構件生產制造過程中，金環鋼結構生產人員發揮國內外高端項目鋼結構質量控制經驗，以高標準、嚴要求，在每一個環節精細管理，嚴格控制，確保構件加工精度，為現場螺栓精準連接提供了充分保障。

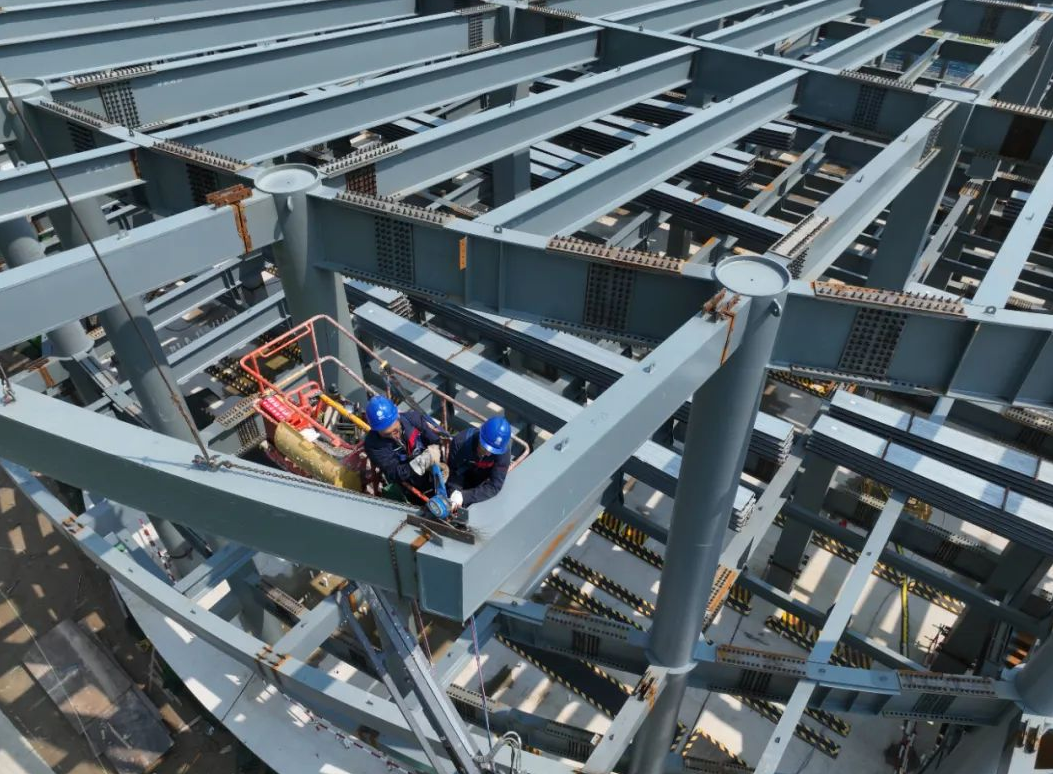

在施工現場，金環鋼結構項目部管理人員根據施工難點、標準要求和現場環境，制定了詳細的吊裝計劃，統籌設備和人員，分區、分片、分批次完成構件的吊裝，并且全面配合總包單位河北送變電有限公司，做好現場安全文明施工和各項交叉作業，科學規劃、有效協調，提升了施工效率。



據了解，項目共計69227個螺栓孔，經現場安裝，最終螺栓穿孔率達到99.99%以上，實現了精度目標，為現場順利安裝提供了堅實的基礎，節省了工期和施工成本。

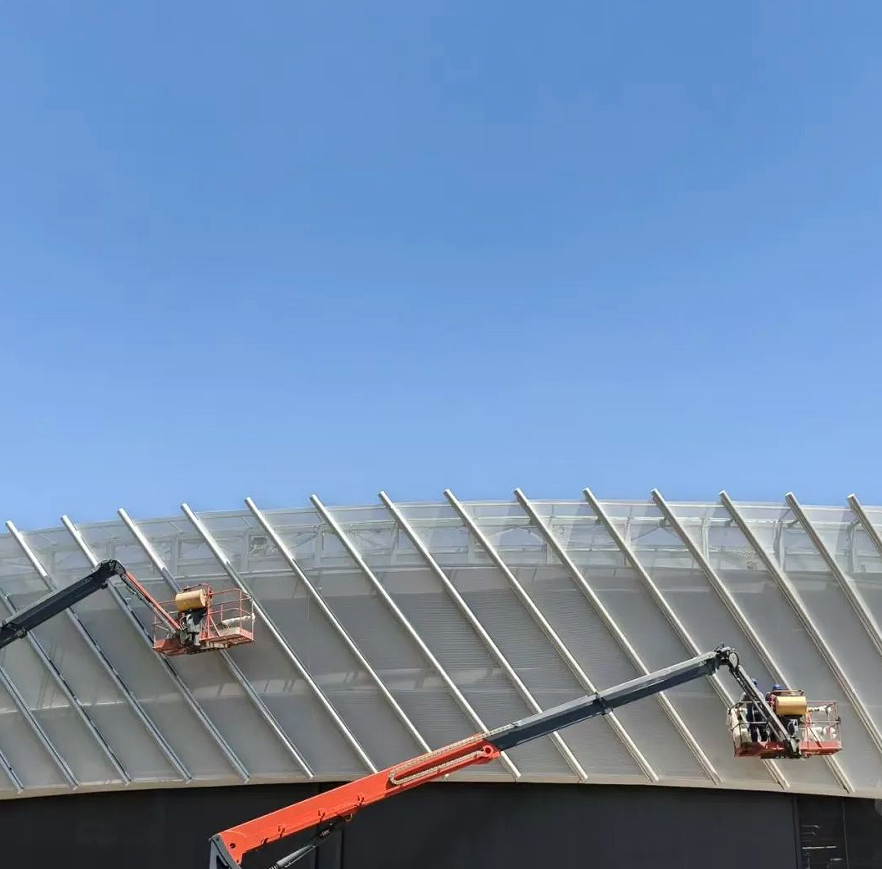

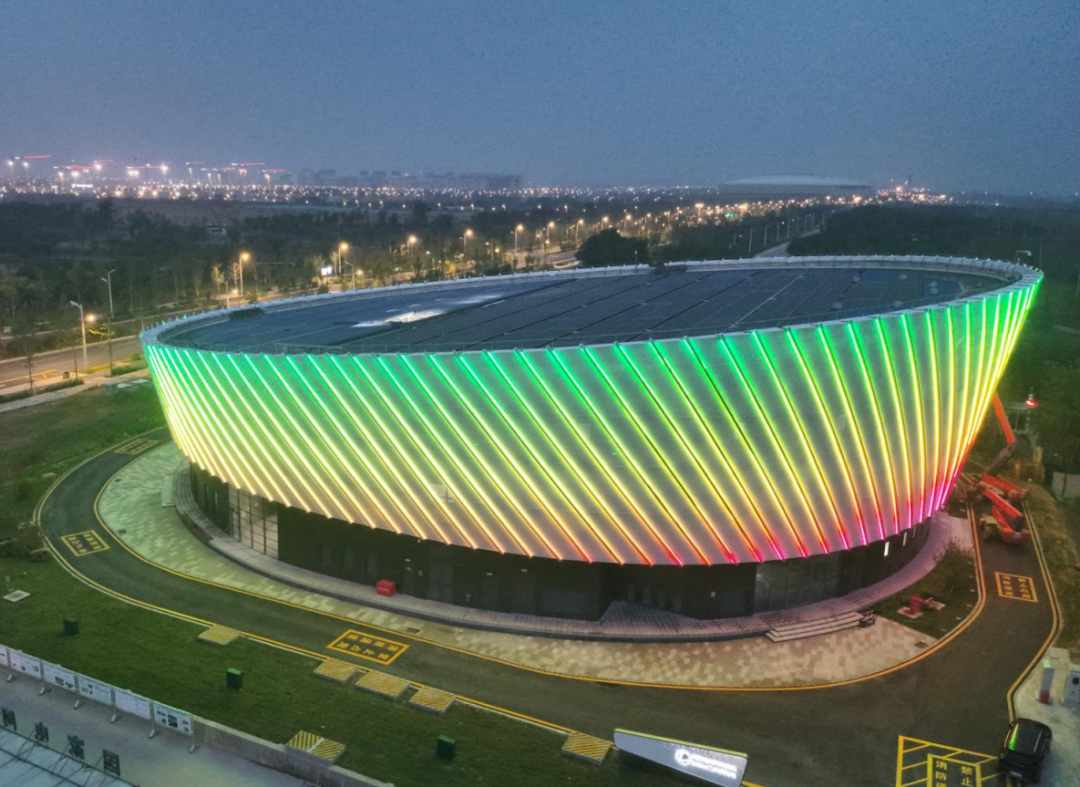

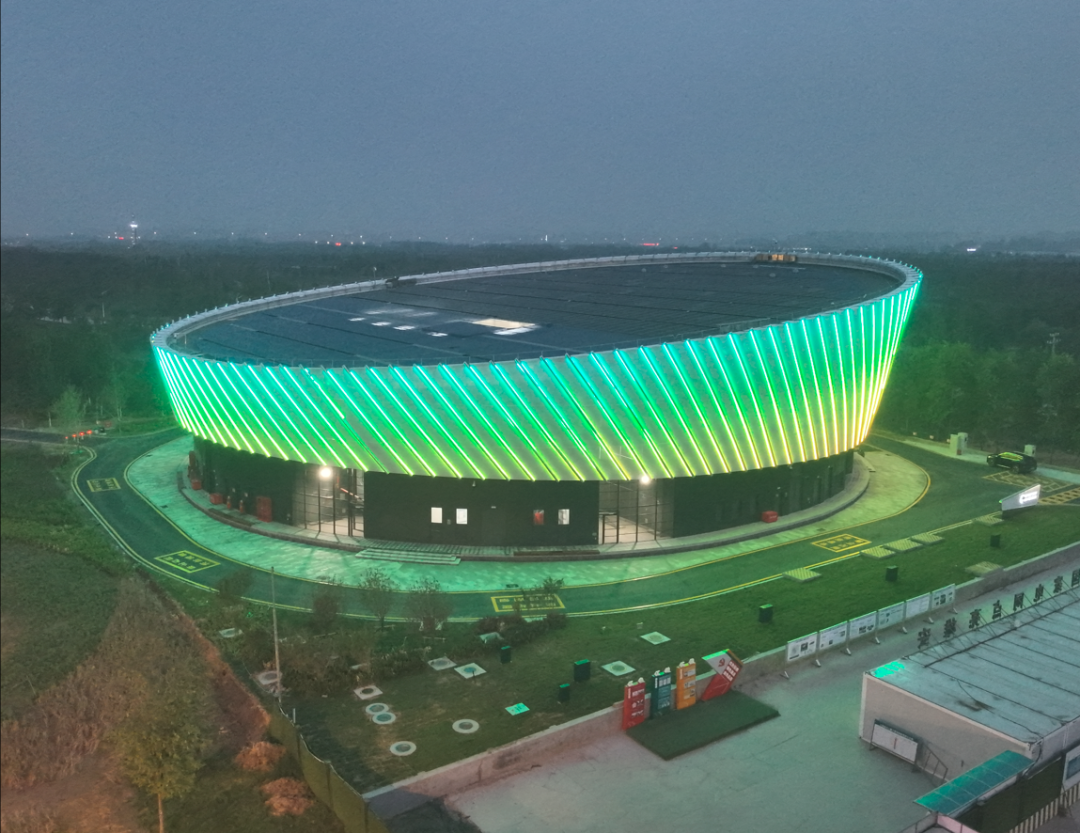

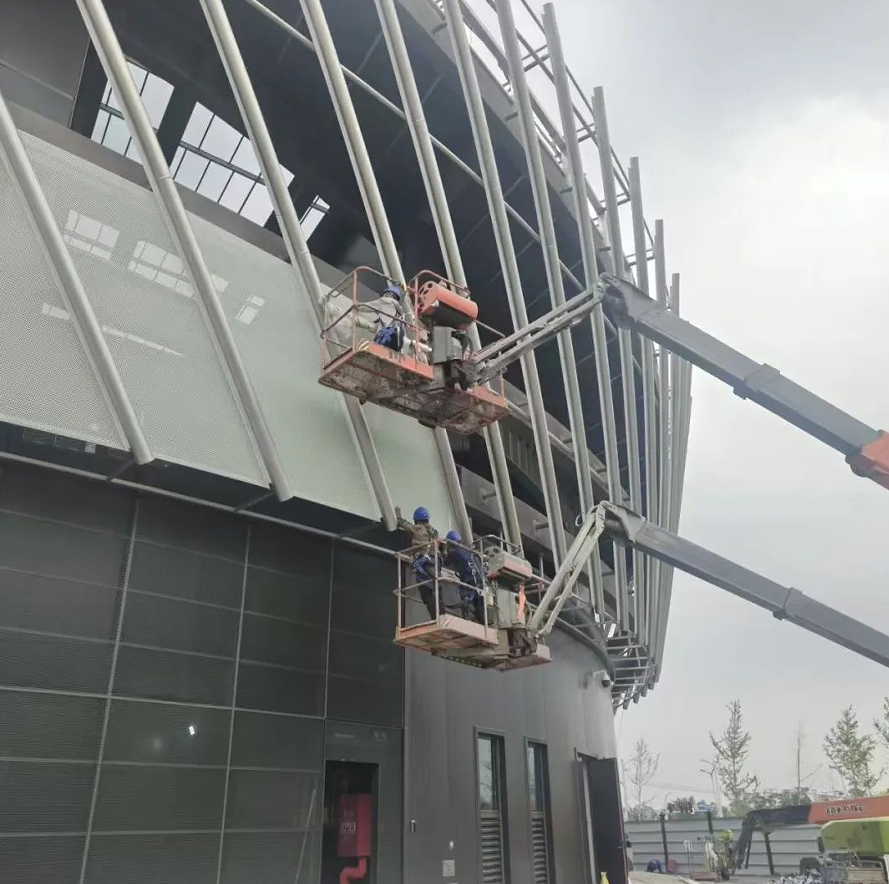

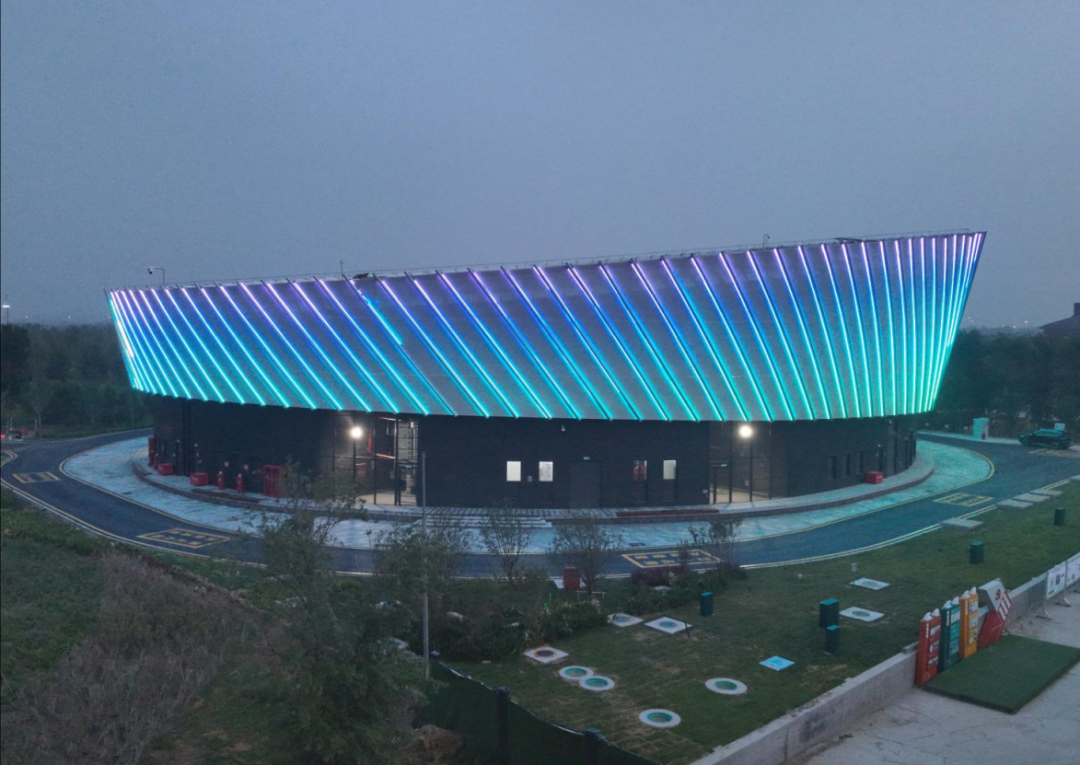

室外選用異形雙曲鋁板幕墻，通過激光點云 3D 掃描對現場結構進行建模，完成異形雙曲詳圖深化設計支持；同時，幕墻設計呈現出下口南高北低、上口南低北高的獨特造型，為實現雙曲效果，主龍骨采用定制化拉彎工藝，以及分段預制、現場焊接拼裝的施工方案，焊接質量及安裝精度偏差在3mm以內。



通過運用 BIM 模型預拼裝、全站儀實時定位及焊后探傷檢測等關鍵技術，確保了雙曲龍骨的線形流暢和結構安全可靠，并實現了異形鋁板與異形龍骨的精準匹配和安裝。



在項目建設過程中，金環嚴格執行國家標準和公司內部質量管理體系，對每一個施工環節進行嚴格把控。通過不斷優化施工工藝，有效提高了生產效率，降低了生產成本。同時，加強對施工人員的培訓和監督，在施工過程中全面采用 PDCA 循環方法，確保施工質量和施工安全得到有效保障，以高品質打造精品工程。
